Estudio sobre la eficiencia y la resistencia a la temperatura del cristal PPLN chirriado en un experimento de duplicación de frecuencia de 1064 nm - 05
4.Resultado experimental y análisis.
4.1Comparaciónde la eficiencia de duplicación de frecuencia de CPPLN y LBO
El cristal CPPLN(www.wisoptic.com)que diseñamos tiene la máxima eficiencia de duplicación de frecuencia en el rango de trabajo entre 15 y 40 ℃, por lo que el análisis posterior se llevará a cabo alrededor de este rango. En el mismo gradiente de potencia de la luz de frecuencia fundamental, el efecto del cambio de temperatura en la eficiencia de duplicación de frecuencia de CPPLN se muestra en la Figura 4 (a). Los puntos en la figura son la frecuencia que duplica la potencia de salida en diferentes condiciones de temperatura, y están ajustados, como lo muestra la línea continua en la figura. Se puede ver en la fórmula (1) que la potencia de la luz que duplica la frecuencia en elEl experimento debe ser proporcional al cuadrado de la potencia de la luz de frecuencia fundamental. Se puede ver en la Figura 4 (a) que los datos de la frecuencia que duplica la potencia luminosa de CPPLN a diferentes temperaturas son consistentes con la curva de términos cuadráticos ajustada. Cuando la temperatura es de 25 ℃, la eficiencia de conversión de duplicación de frecuencia es la más alta. Bajo la condición de entrada de luz continua de 1064 nm de 22,53 W, se pueden obtener 148 mW de luz de 532 nm y la eficiencia de conversión de duplicación de frecuencia es de aproximadamente 0,66 %. La eficiencia de duplicación de frecuencia de CPPLN cambiará cuando cambie la temperatura, pero la tendencia del cambio no aumenta ni disminuye monótonamente. Discutiremos esto en detalle en la Sección 4.2.
Aunque hemos comparado la eficiencia de CPPLN y LBO en teoría en la Sección 2.1, en realidad, el propio cristal CPPLN absorberá el láser de 532 nm, y la pared de dominio generada por la polarización del cristal y las superficies frontal y posterior reflejarán parcialmente el láser de 532 nm. . Por lo tanto, la potencia de doble frecuencia real y la eficiencia de doble frecuencia se reducirán en comparación con los valores teóricos. Tome los datos de eficiencia de doble frecuencia de CPPLN a 25 ℃, cuando la eficiencia de conversión es la más alta, y tome los datos de LBOcristal (www.wisoptic.com)a 19 ℃, cuando su eficiencia de conversión también es la más alta. Los resultados se muestran en la Figura 4(b). En todas las demás condiciones, la eficiencia de doble frecuencia de CPPLN es significativamente mayor que la de LBO, aproximadamente 15,58 veces la de LBO, lo que es consistente con los resultados teóricos.

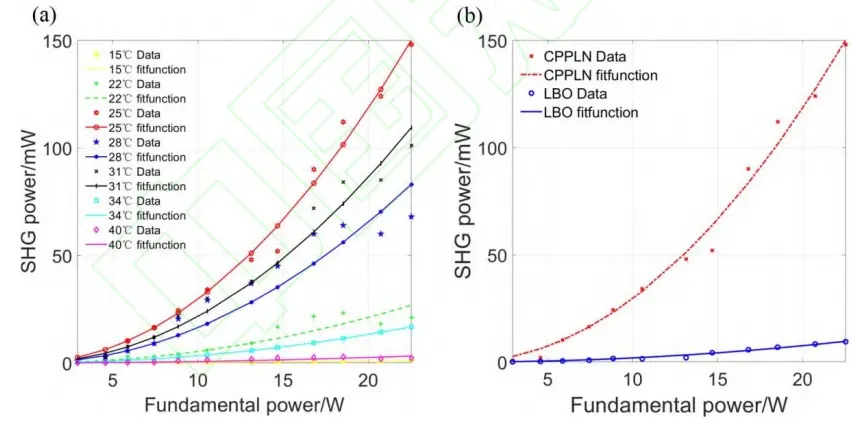

Figura 4.Resultados experimentales de CPPLN SHG. (a) La relación entre la temperatura y la potencia de los GAA; (b) Comparación de la eficiencia de SHG entre los experimentos CPPLN y LBO a la temperatura de eficiencia más alta
