Prismas ópticos

WISOPTIC Ventajas de los prismas ópticos

Abundantes opciones de sustratos de DUV a IR

Diseño personalizado de dimensión y forma

Amplia gama de tipos

Procesamiento y recubrimiento precisos

Alto umbral de daño por láser


  Contactar ahora
Detalles del producto

Hay cuatro tipos principales de prismas basados ​​en la función: prisma de dispersión, prisma de desviación o reflexión, prisma giratorio y prisma desplazado.  Los prismas de desviación, compensación y rotación se usan comúnmente en aplicaciones de imágenes; Los prismas de difusión están diseñados para fuentes de luz dispersiva y no son adecuados para ninguna aplicación que requiera imágenes de alta calidad.

WISOPTIC ofrece una amplia gama de prismas ópticos con varios diseños, sustratos o recubrimientos. Por ejemplo, prismas penta, prismas de ángulo recto, prismas de paloma, prismas de techo, prismas de porro, retrorreflectores, pares de prismas anamórficos, prismas de Pellin Broca, prismas dispersivos equiláteros, etc. Las opciones de sustratos incluyen material óptico BK7, UVFS o SF11. Las opciones de recubrimiento AR incluyen MgF 2 , UV-VIS, UV-AR, etc.


Especificaciones WISOPTIC - Prismas ópticos

Material

BK7 o sílice fundida UV

Tolerancia de dimensión

+0/-0,25mm

Apertura clara

>central 85% de la dimensión

Desviación del haz

<3′

Calidad de la superficie

40/20 (estándar); 20/10 (precisión)

Planitud de la superficie

λ/4 a 632,8 nm

Chaflán

Ancho de cara de 0,25-0,5 mm (típico) ×45°±10°

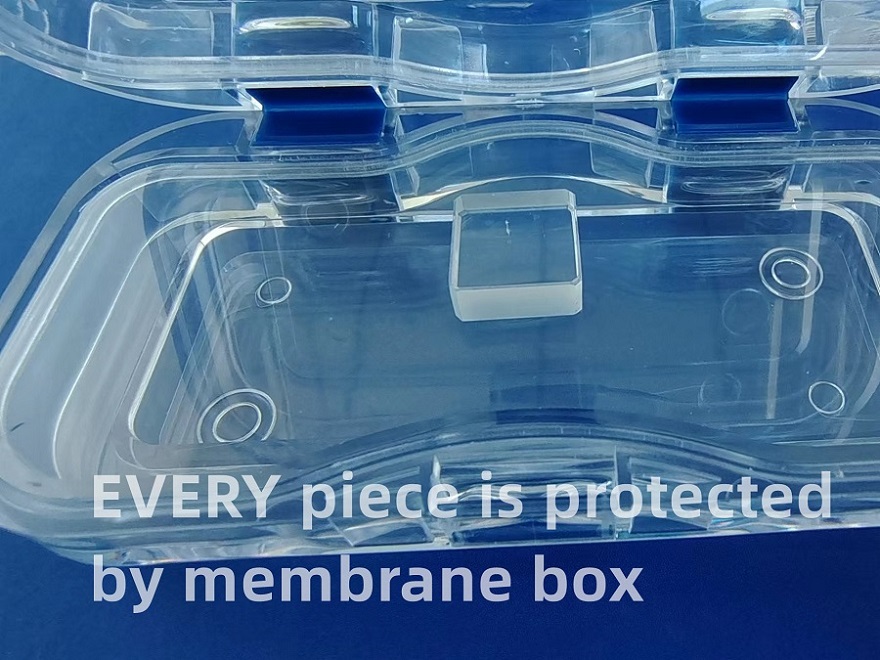

Optical Prisms.jpg

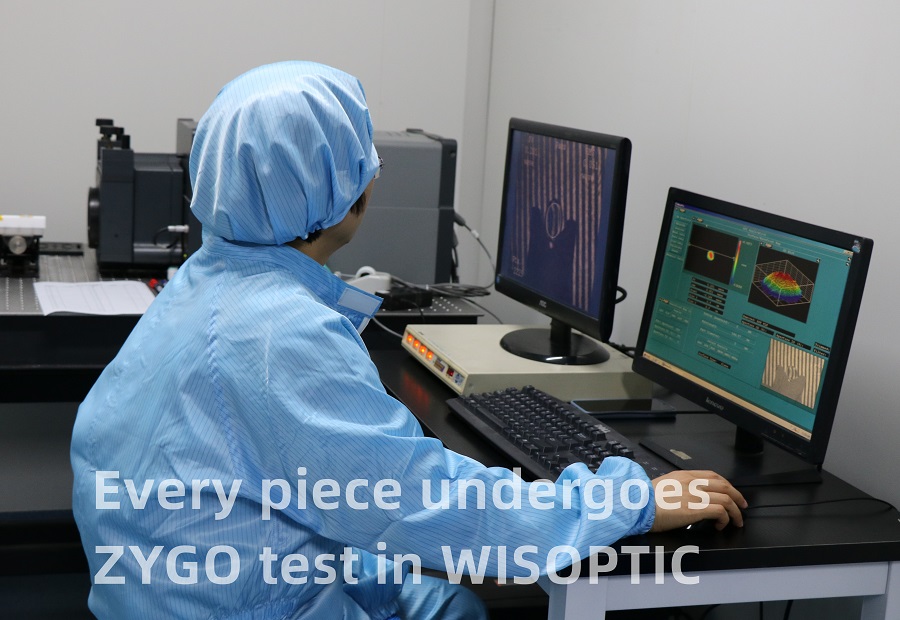

Optical Prisms.jpg

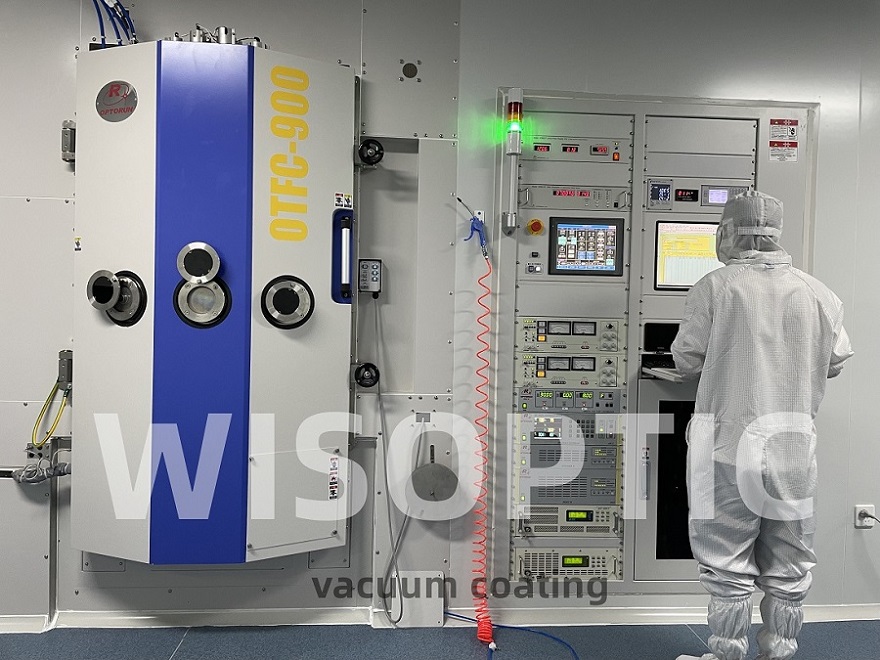

Optical Prisms.jpg
