Espejos ópticos
• Espejos de línea láser de banda estrecha
• Espejos dieléctricos/metálicos de banda de tablero
• Espejos láser ultrarrápidos
• Espejos de alta reflectividad
• Espejos de umbral de daño láser alto

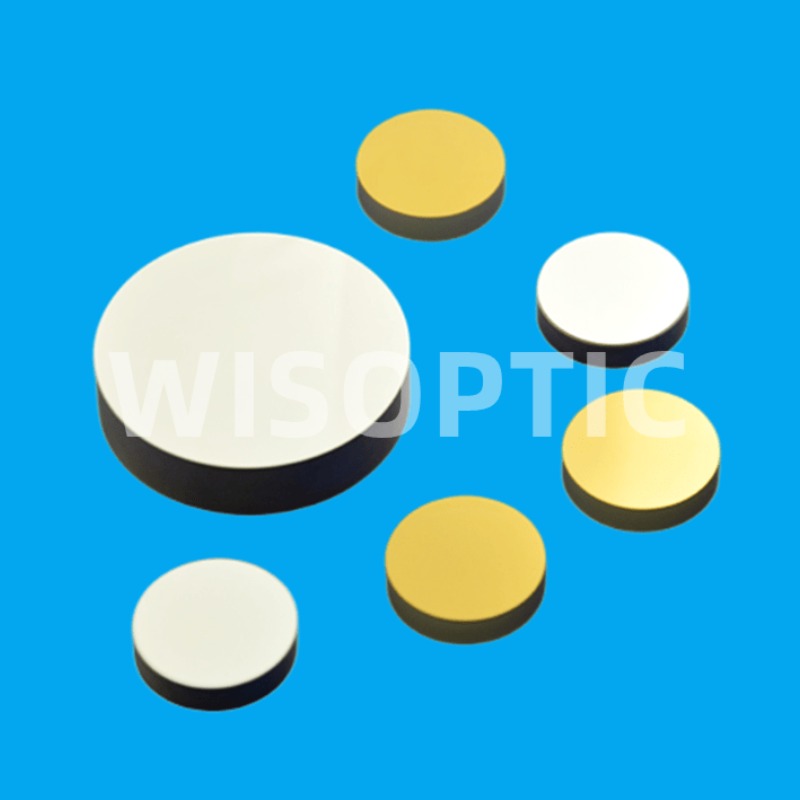

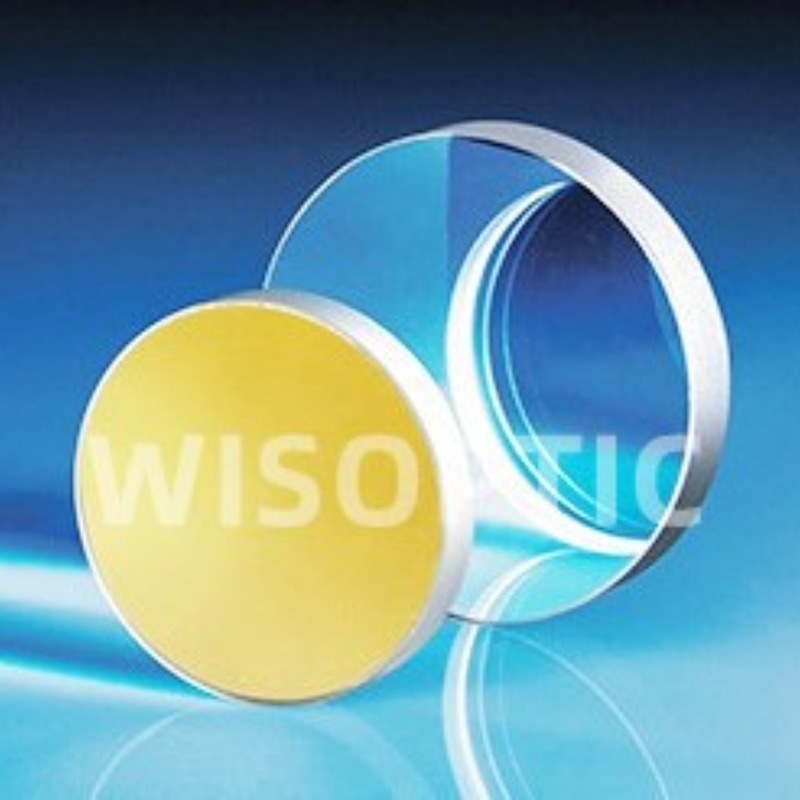

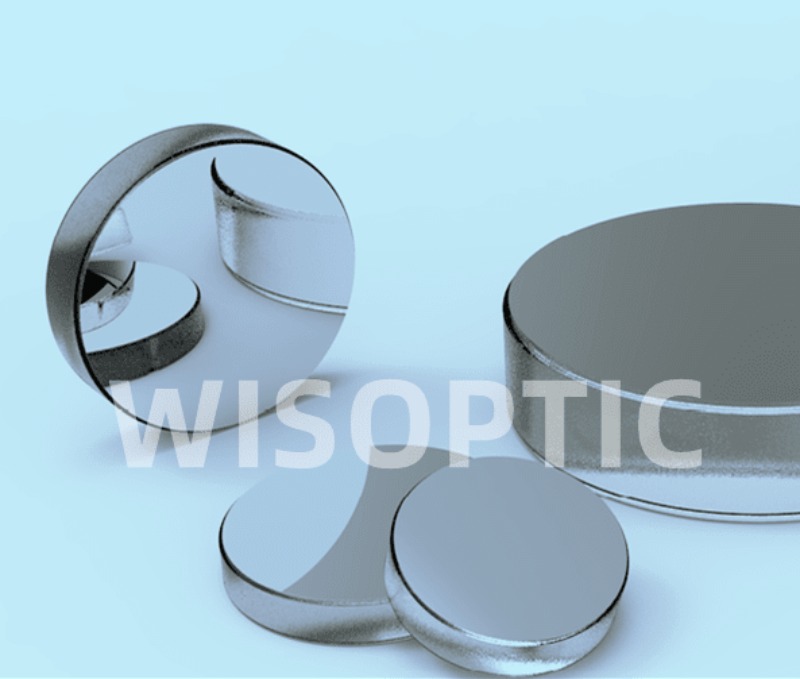

Cuando se clasifican por recubrimientos, los espejos ópticos consisten en espejos dieléctricos y espejos metálicos. El espejo dieléctrico es un espejo óptico hecho de capas delgadas de capas de recubrimiento dieléctrico depositadas sobre un sustrato óptico (UVFS o BK7). WISOPTIC ofrece espejos láser dieléctricos para líneas láser, para rangos de longitud de onda de banda estrecha o banda ancha que cubren espectro desde UV hasta IR. Los espejos metálicos están recubiertos con oro, plata o aluminio protegidos. Los espejos metálicos son ampliamente utilizados debido a un nivel moderado de reflexión en un rango espectral muy amplio. Los recubrimientos de oro protegido tienen la reflectancia más alta en IR, la plata protegida es la más eficiente en VIS, mientras que el aluminio protegido es un reflector económico en todo el rango de 300nm-IR. La capa superior de material dieléctrico protege los revestimientos metálicos y hace que los espejos metálicos sean duraderos y estables a largo plazo de operación.
Los espejos ópticos también se pueden agrupar por formas que pueden ser esféricas, rectangulares, elípticas o formas personalizadas con superficies cóncavas o convexas planas, esféricas o cilíndricas.
WISOPTIC ofrece una amplia selección de espejos ópticos para su uso con luz en la región espectral DUV a IR, que van desde espejos de línea láser, espejos dieléctricos / metálicos de banda de placa hasta espejos láser ultrarrápidos. WISOPTIC fabrica el diseño de recubrimientos para espejos bajo solicitudes personalizadas para proporcionar soluciones ideales para aplicaciones especializadas, especialmente a alta potencia láser.
Especificaciones WISOPTIC - Espejos ópticos
Material |
BK7, BOROFLOAT |
Tolerancia de diámetro |
+0,0/-0,15 mm |
Tolerancia de espesor |
± 0,2 mm |
Apertura clara |
> 80% del área central |
Calidad de superficie S1 |
< 20/10 [S/D] |
Planitud de la superficie S1 |
< l/8 @ 632.8 nm |
Proceso de superficie S2 |
Suelo fino |
Paralelismo S1/S2 |
≤ 30" |
Chaflán |
0.25-0.75mm de ancho de cara x 45°±10° |
