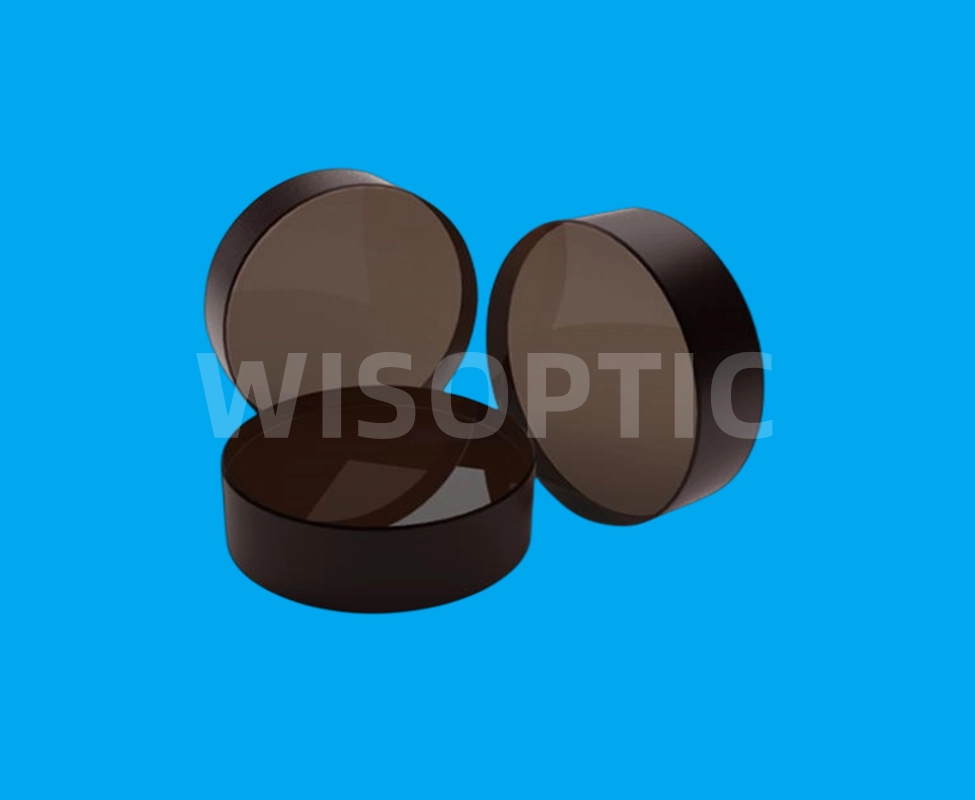

Cristal Cr:YAG

Principales características

  • Buena estabilidad química y fiabilidad.

  • Larga vida útil y buena conductividad térmica.

  • Fácil de operar, sin necesidad de ningún sistema de conducción externo

  • Cristales personalizados disponibles a pedido

  • Diseño compacto

  • Frecuencia de trabajo de hasta 10 kHz





  Contactar ahora
Detalles del producto

Cr:YAG  o Cr 4+ :YAG (granate de aluminio iterio dopado con cromo, Cr:Y 3 Al 5 O 12 )  es excelente  y material electro-óptico ampliamente utilizado para diodo de conmutación Q pasivo bombeado o bombeado por lámpara Nd:YAG, Nd:YLF, Nd:YVO 4 y otros láseres dopados con Nd o Yb a una longitud de onda de 800~1200 nm. Con ventajas de estabilidad química, duradero, resistente a los rayos UV, buena conductividad térmica y alto umbral de daño (>500 MW/cm 2 ) y fácil de operar, Cr:YAG se usa popularmente para sustituir muchos materiales tradicionales como LiF, orgánico tintes y centros de color.

Las fortalezas de los cristales Cr:YAG incluyen:

  • Bien probado como Q-switch pasivo

  • Excelentes propiedades físicas: químicamente estable, buena conductividad térmica y alto umbral de daño

  • Alta conversión SHG óptica

Mediante el uso de Cr:YAG, el ancho de pulso de los láseres de conmutación Q pasiva podría ser tan corto como 5 ns para los láseres Nd:YAG bombeados por diodos, y la repetición podría ser tan alta como 10 kHz para los láseres Nd:YVO 4 bombeados por diodos. Además, se puede generar una salida eficiente a 532 nm, 355 nm o 266 nm mediante un SHG intracavitario subsiguiente en KTP o LBO, o THG/FOHG en LBO o BBO para Nd:YAG o Nd:YVO bombeados por diodos y con conmutación Q pasiva. 4 láser. Cr:YAG también es un cristal láser con una salida ajustable de 1,35 µm a 1,55 µm, y se puede utilizar para generar un láser de pulso ultracorto (ps o fs) cuando se bombea con un láser Nd:YAG a 1064 nm.

Ejemplos de aplicación

  • Láseres Q-switched pasivos que funcionan a 1 µm: YAG, YLF y YVO 4 dopados con Nd e Yb ( para telémetros láser, sistemas LIDAR y LIBS)

  • Sistemas láser donde se requieren pulsos cortos


Especificaciones WISOPTIC de Cr 4+ : YAG Crystal

Dimensiones

Área de superficie

2 × 2 mm 2 ~ 14 × 14 mm 2

Longitud

0,1 mm ~ 12 mm

Concentración de dopaje

0,05% mol ~ 0,6% mol

Transmisión inicial

5% ~ 95%

Llanura

<λ/10 @633nm

Distorsión de frente de onda

<λ/6 @633nm

Paralelismo

< 30"

Calidad de la superficie [S/D]

10/5

Recubrimiento AR

R<0,2 % a 1064 nm

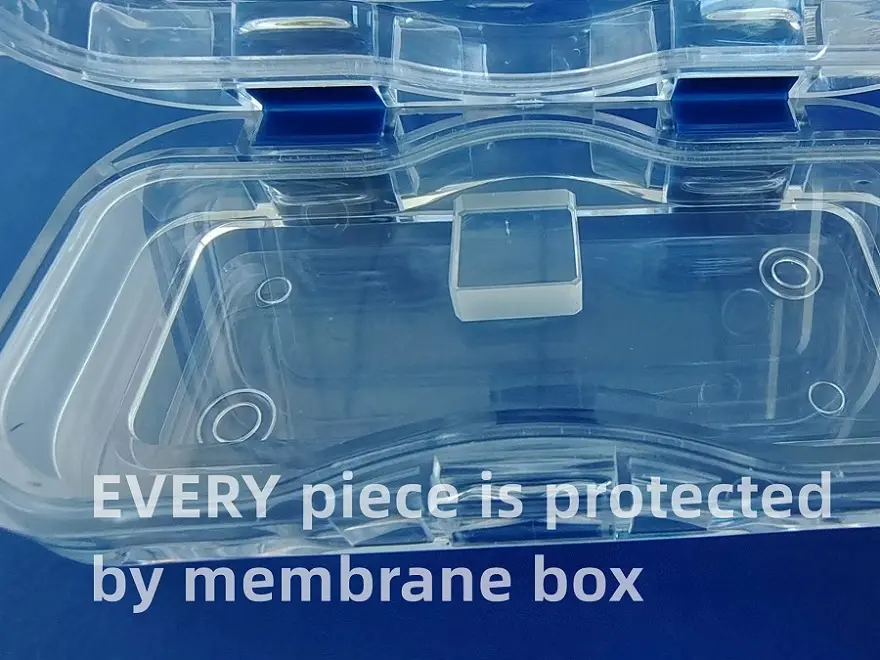

Cr:YAG Crystal.jpg

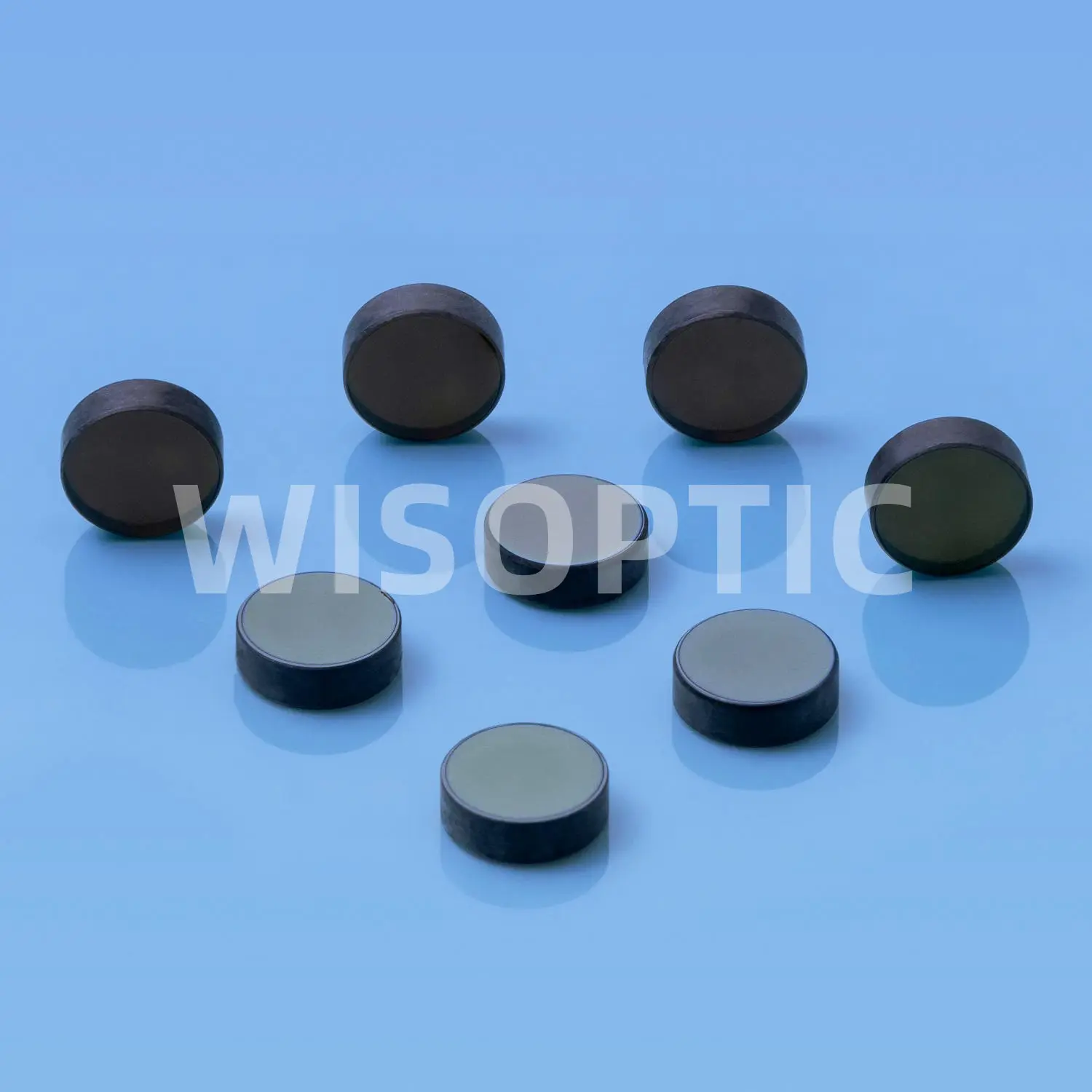

Cr:YAG Crystal.jpg

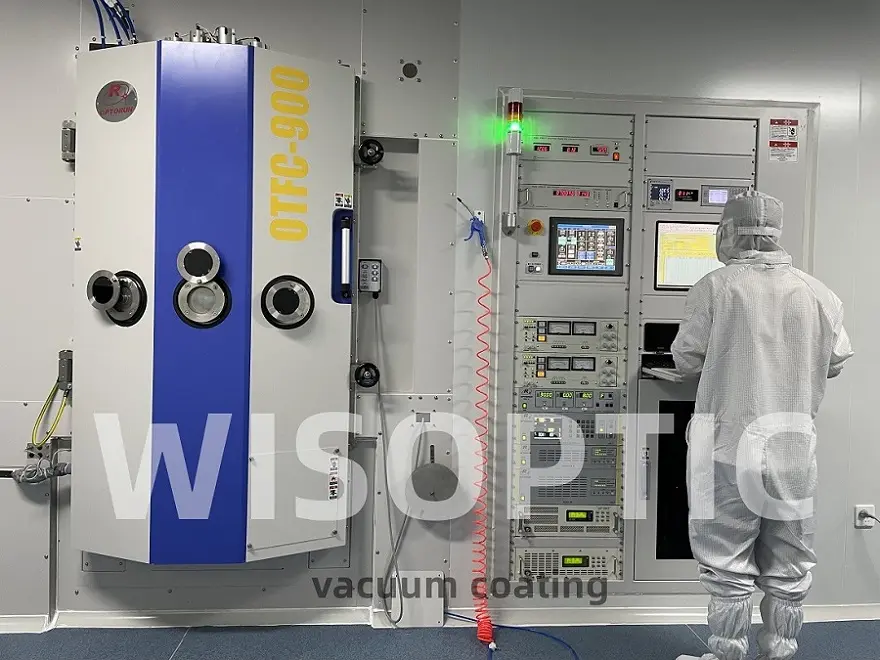

Cr:YAG Crystal.jpg


Cr:YAG Crystal.jpg
